                                                                                 旋转式长三维水箱

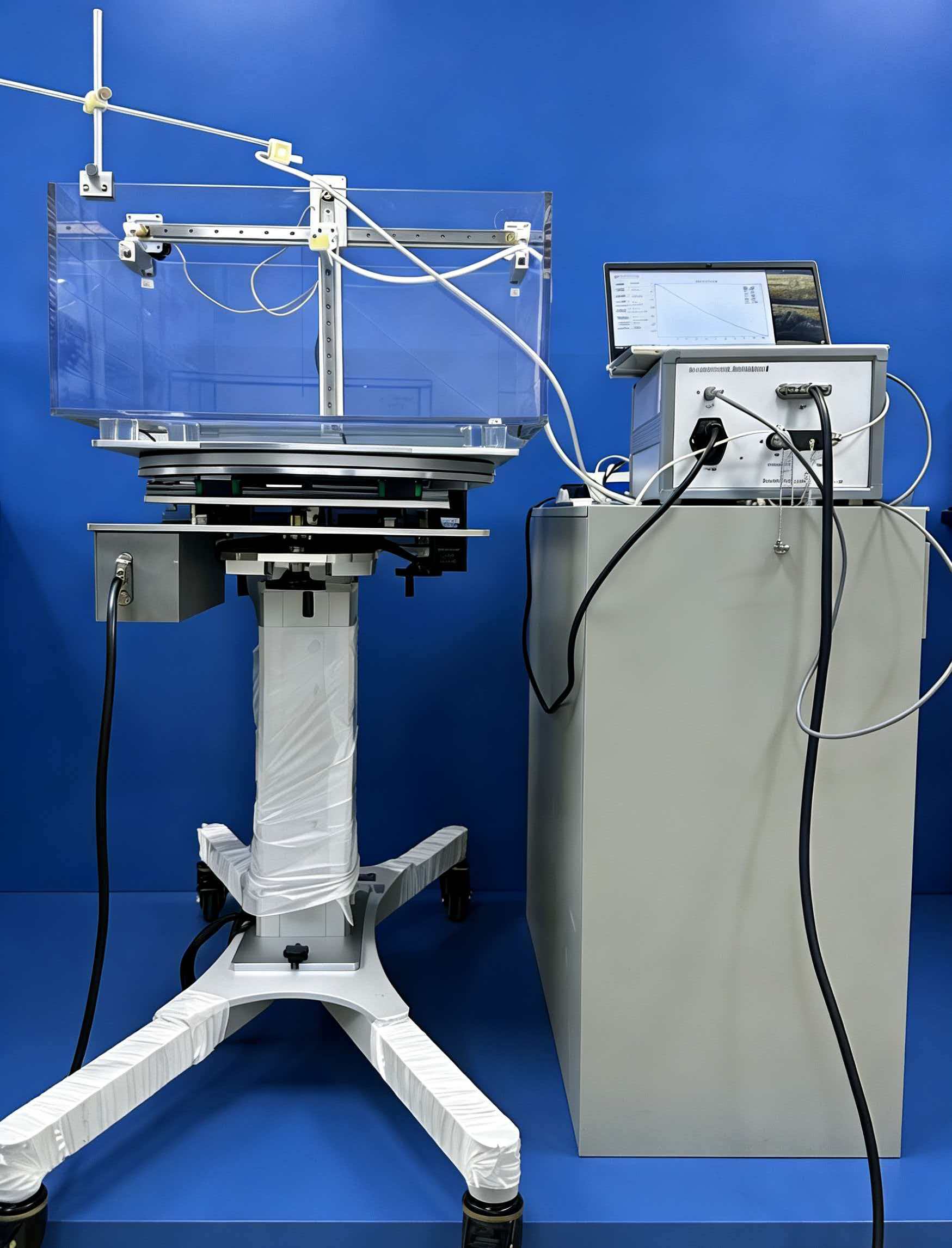

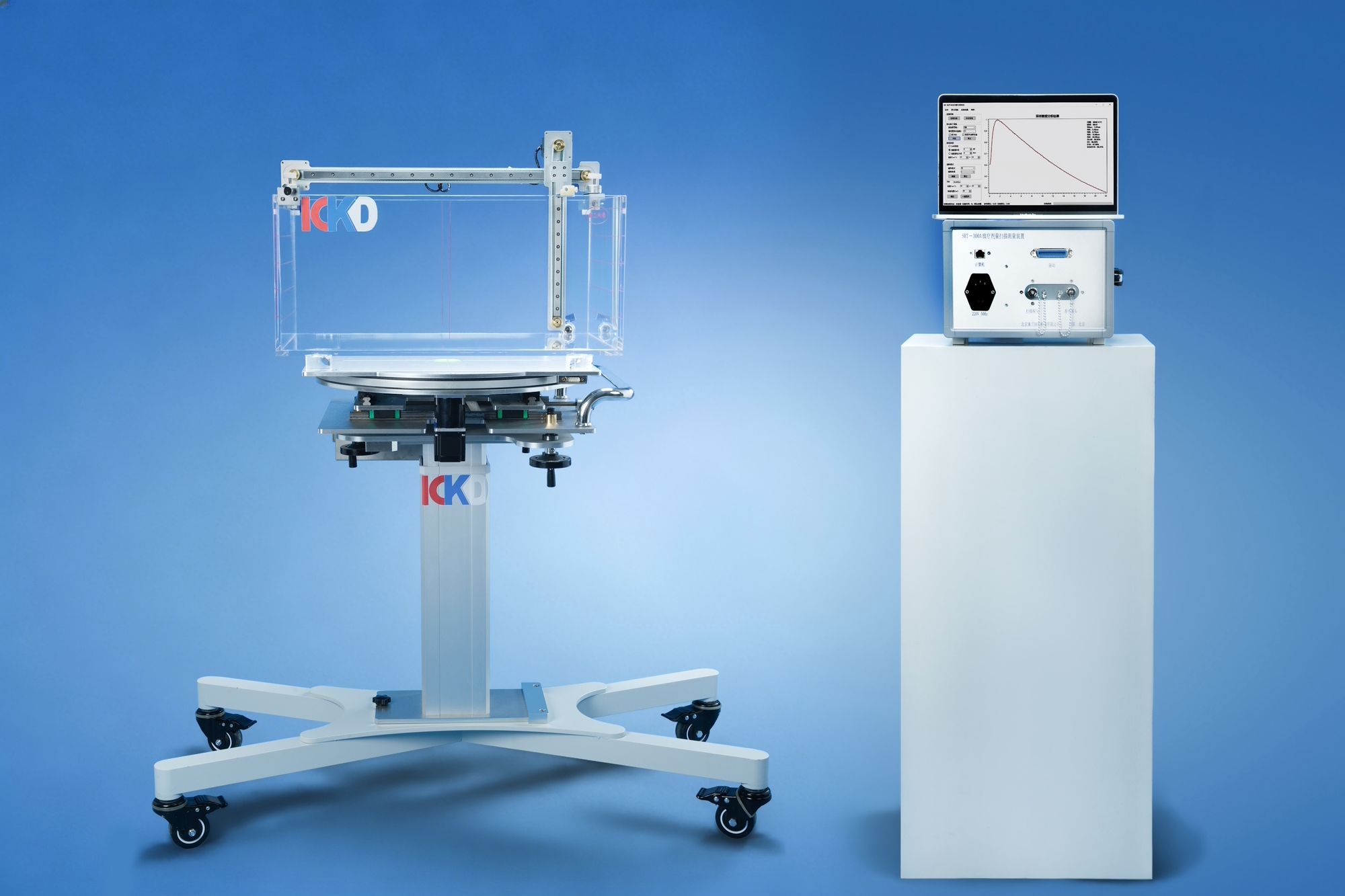

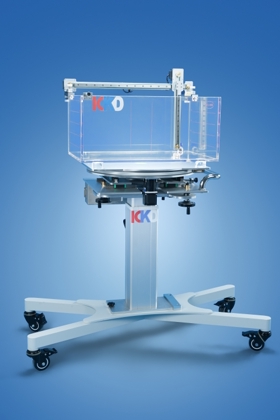

                                                                               SRT-300-A型水箱与旋转平台

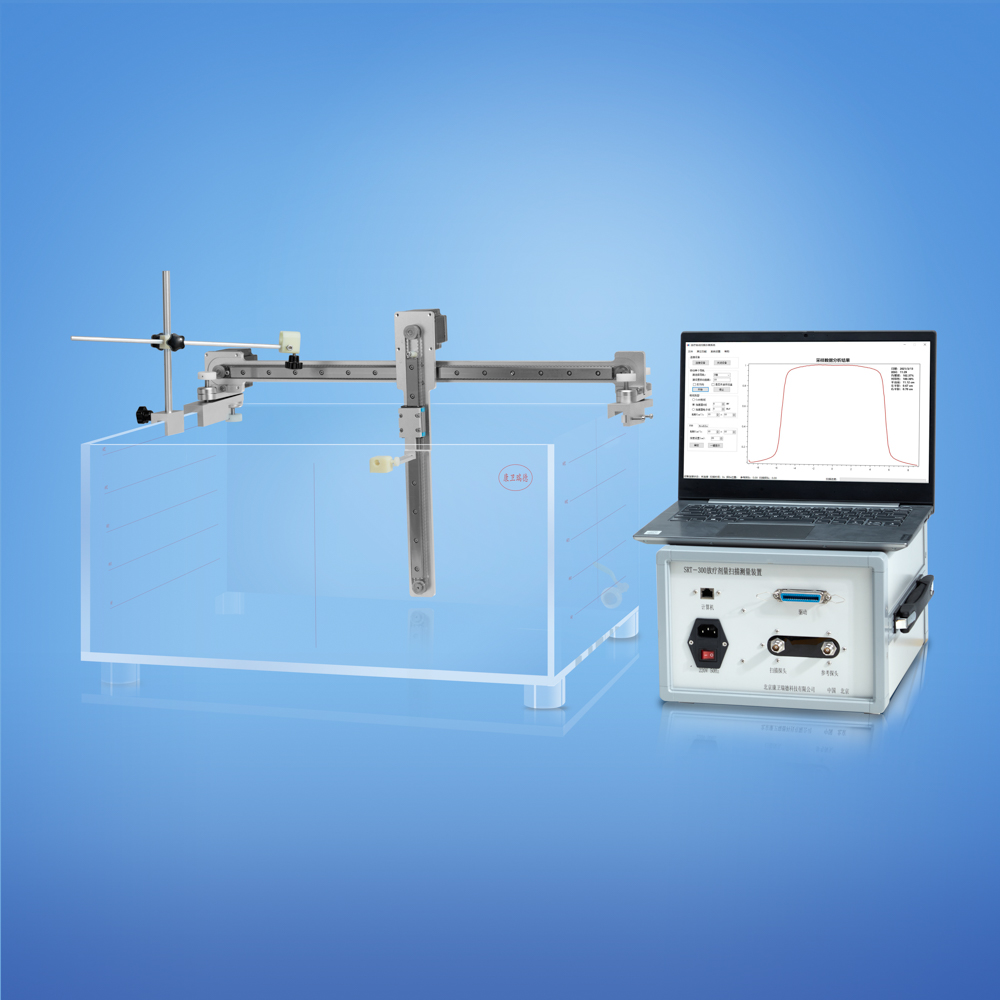

                                                                            SRT-300-A型三维水箱与主机

SRT-300型扫描水箱的主要特性



1. SRT-300-A 型旋转式长三维自动扫描水箱尺寸 600*425*280mm,水平扫描尺寸 450mm,竖直扫描尺寸 230mm。增加了电动升降旋转平台,满足(WS674-2020)医用电子直线加速器质量控制检测规范。增大了扫描范围,最大射野40cm*40cm

   X射线方形照射野的深度剂量:自动计算相对表面剂量,D10,D20/D10等参数;

    ▲X射线方形照射野的均整度:最大射野40cm*40cm

    ▲X射线方形照射野的对称性:最大射野40cm*40cm

    ▲X射线方形照射野的半影:最大射野40cm*40cm

    ▲电子线照射野的均整度:标准测试深度二轴线和对角线等剂量线参数分析;基准深度等剂量线参数分析;

    ▲电子线照射野的对称性:10X10和临床常用射野

    ▲电子线深度剂量: 自动计算表面剂量,R100, R90, R80 , R50, Rp,和杂散X线等参数;

    ▲照射野的半影:最大射野40cm*40cm

2. 材质为 PMMA 的水箱壁厚为 15mm,长期使用不会膨胀变形,水箱上面有刻蚀的三层基准线可 配合治疗室内的激光定位光束,方便地进行水面调整和定位。

3. 步进电机都安装在水箱上部,测量时不会浸没在水中,使扫描过程中水面高度保持不变。40cm 的扫描距离可以在 45s 内完成,节省加速器出束时间。

4. 40cm 的扫描距离可以在 45s 内完成,节省加速器出束时间。

5.旋转式长三维水箱是新的理念,通过旋转平台的精确旋转实现三维测量。测量软件统一控制底盘旋转和二维轨道扫描实现三维扫描测量,二者缺一不可。

6.旋转平台具有十字准线,利于对准激光灯与光射野。

7.升降平台跨越治疗圆盘,避免踩踏引起的水面波动,避免水箱探头运动时引起水箱的整体晃动。

8.只需一根20米的网线,主机可以直接放在机房操控。

9.相对稳定的电离室。电离室线为5米,减少了每次拉线收线的时间,同时也避免了电离室线因不小心被机房门夹坏的风险。

10.可以适时计算出PDD的各项特性参数和Profile曲线的参数,可以同时显示探测器的位置和测量数据。

11.稳定的扫描结果。测量数据可以储存为图像格式和 Excel 数据格式,可以转化为 TPS 所需格式;利用专用软件,PDD 表可以转化为 TMR表。
