                                                               胶片扫描及剂量分析系统介绍

胶片剂量计(又称胶片扫描及分析系统)是放疗中进行常规平面剂量测量及确定射野特性的常用工具。近些年来,随着各种剂量验证设备及新技术的出现与发展,作在放疗剂量测量,特别是测量小辐射野应用上仍有独特的优势。它可以测量射野内的平面剂量分布,射野半影半高宽,射野均整度与对称性等,而这些应用均受益于胶片扫描及胶片分析软件,主要用于测量分析伽玛刀和加速器的辐射野特性。

 用途

    1. 测量曲线 可以测量曲线 ;

     2. 分析加速器,伽玛刀和 X 刀的各项射野参数, 包括辐射野尺寸,半影等;

      3. 测量伽玛刀的辐射野中心与机械中心的偏差;

      4. 配合免洗胶片特性;能读入扫描位图;

     5. 刻度位图的几何尺寸、刻度位图的灰度与剂量;

      6. 把测量胶片的灰度分布曲线转化为剂量分布曲线;

     7. 对扫描仪的误差有背景校正;

     8. 选择位图分析区域、分析位图的中心;

     9. 分析截面的剂量分布、绘制位图剂量的等剂量线;

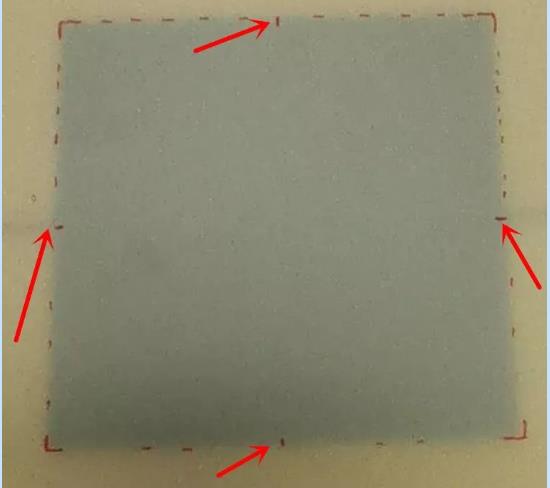

     10. 光野与辐射野一致性

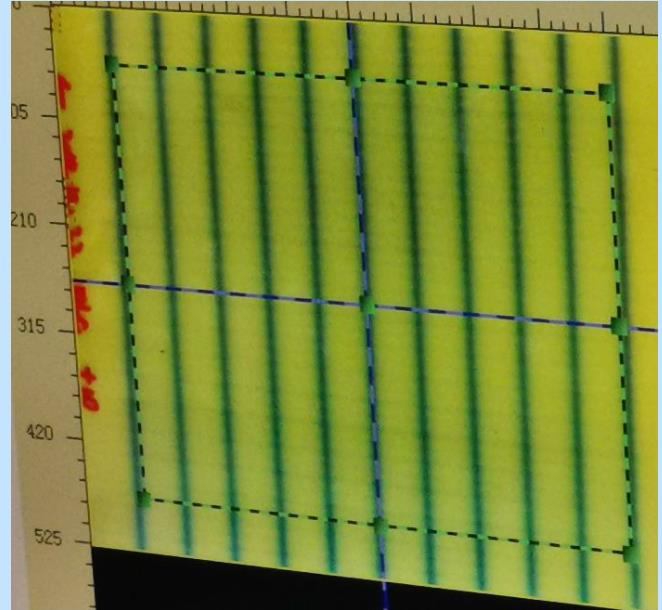

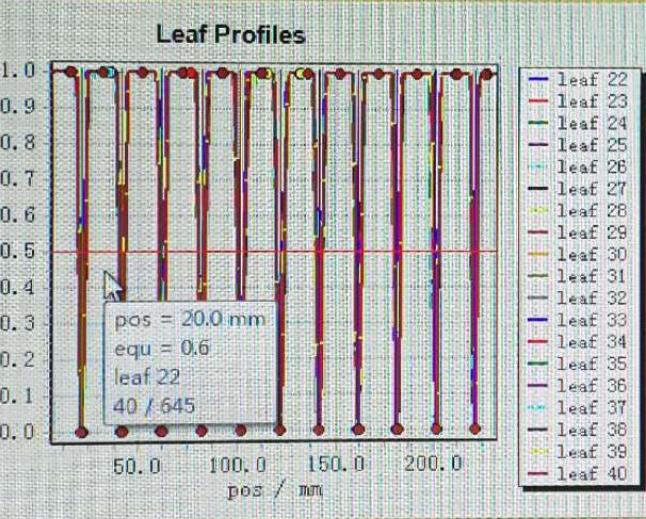

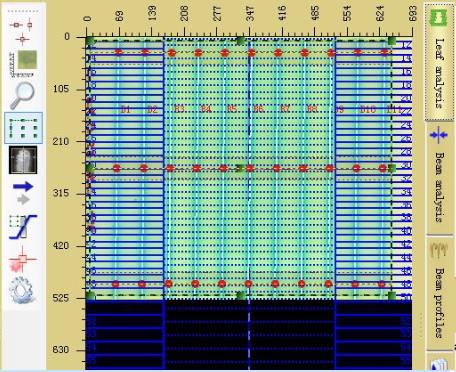

     11. 射野的平坦度、多叶准直器到位准确度

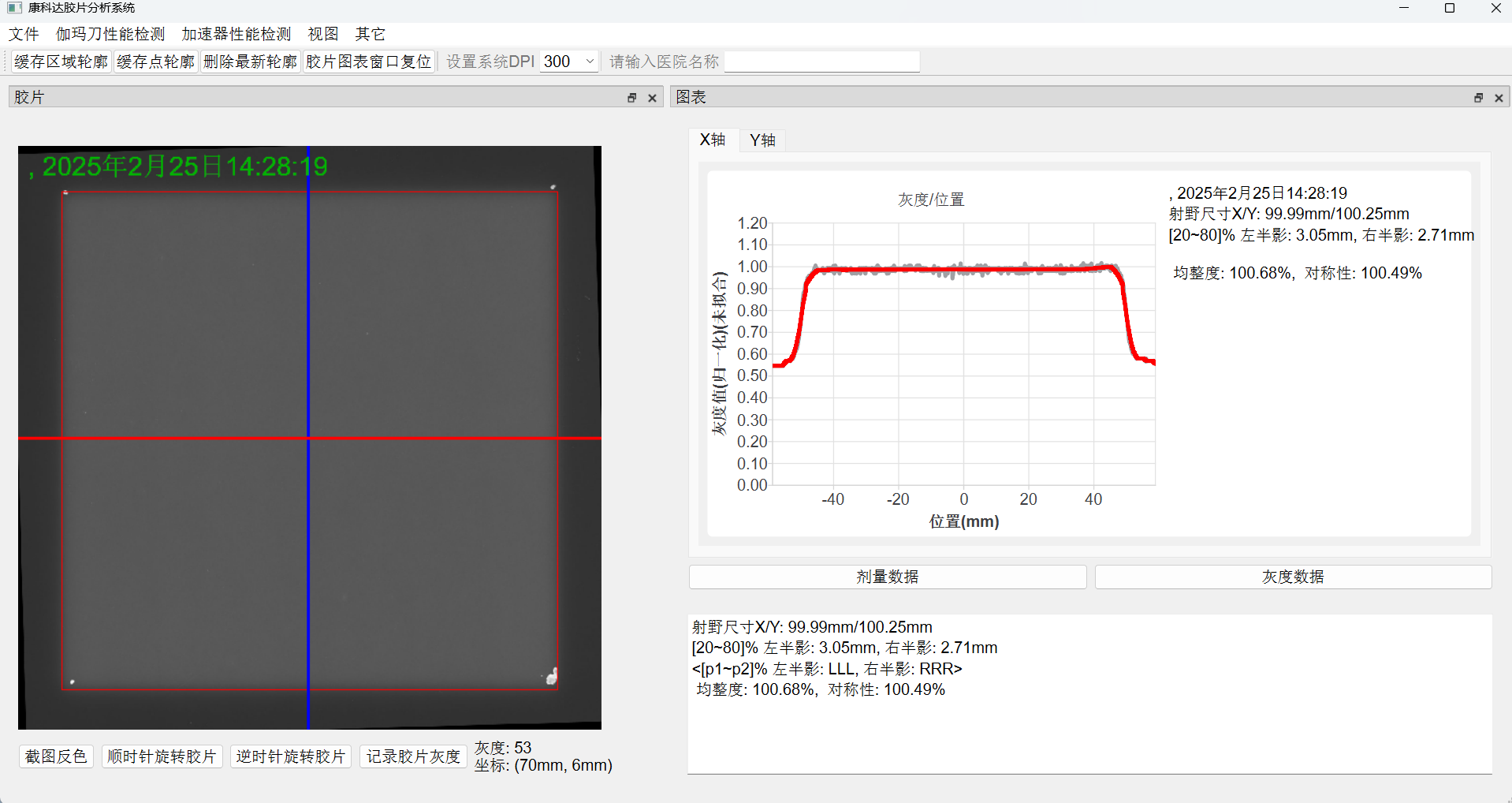

     12. 分析结果参数: 伽玛刀射野的几何中心与剂量中心的误差、计算射野半高宽、大小、计算射野的半影。

     13. 对质控工作流程进行分类管理,提供检查周期和检查项目,对检查数据进行统一管理,按时间和类别对质控数据进行统计和分析,反     馈治疗设备当前的工作质量和状态,为维修和保养提供详实的依据。

  胶片扫描及剂量分析系统相关设备清单:

胶片剂量分析软件                          1套

胶片扫描仪(透扫相对黑度3.5 以上)          1台

免洗胶片(能量:keV~Mev/0.1cGY~10Gy)       1盒

         电脑                                       1台

  胶片扫描及剂量分析系统相关设备参数要求:

       1. 胶片剂量分析软件 V1.2

        2.扫描仪参数要求

          扫描仪类型:平板式 ,透扫相对黑度3.5 以上

    扫描元件:CCD

    光学分辨率:3200x6400dpi

    ******分辨率:65535×65535dpi(PC),32767×32767dpi(Mac)

    扫描范围:反射稿:304.8x431.8 mm,透射稿:304.8x406.4 mm

    接口类型:高速USB2.0

    扫描光源:LED

    色彩位数:48位

    透扫适配器:透扫尺寸:304.8x406.4mm

    动态密度:反射稿:≥0.05-1.9D,透射稿:≥0.05-3.7D

    输出格式:TIF,BMP,EPS,JPG,PSD,PDF,SCT

         3.软件控制电脑要求:

    笔记本电脑1台

    CPU:配睿双核1.7G,硬盘:250GB,

    内存:2G RAM,显示器:14”,光驱:DVD;

    Windows XP操作系统

        4.免洗胶片要求:

    EBT3-0810免洗胶片(能量:keV~Mev/0.1cGy~10Gy)   1盒(加速器使用RTQ2-1417免冲洗胶片)

    用于放疗质控;

    免冲洗,明室操作;

    用于光野射野一致性,后装源。

   有相关胶片分析软件的证书
