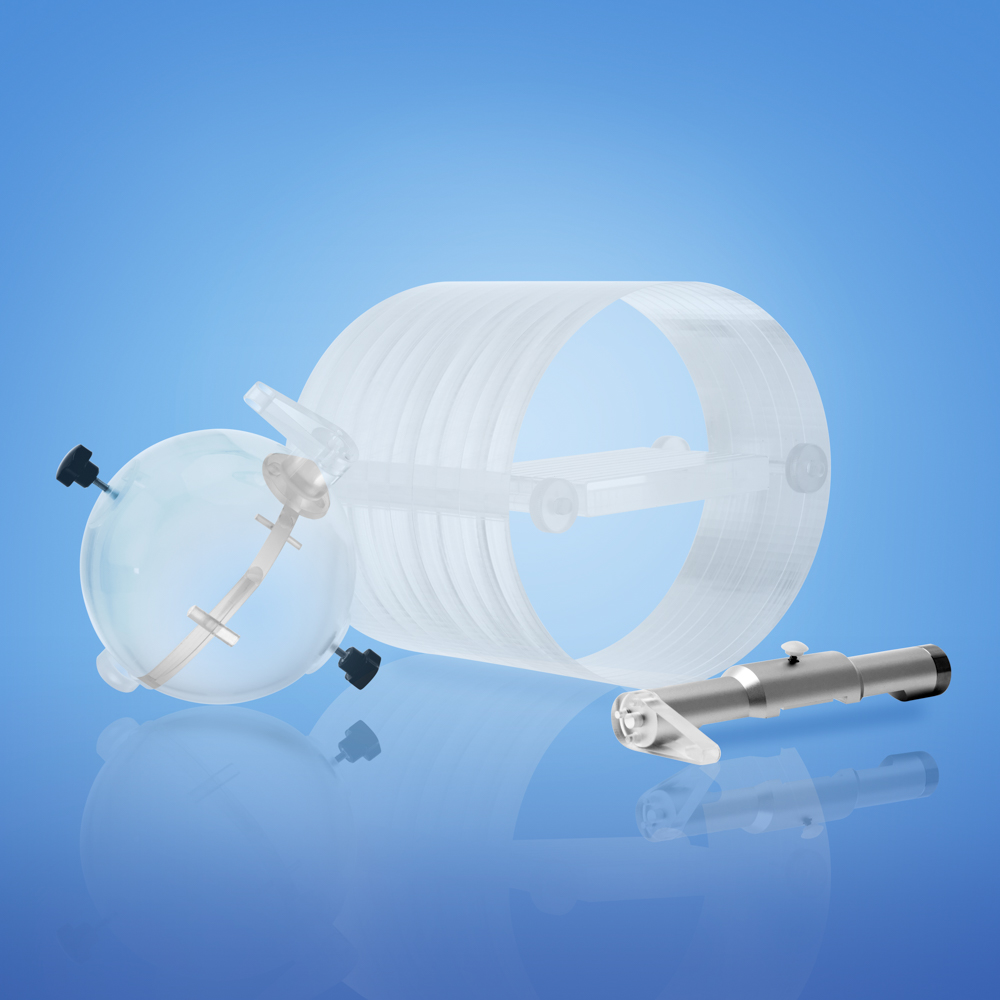

X刀、γ刀性能检测模体



                                                                      伽马刀头模SRT-160



                                                                            伽马刀体膜SRT-282


                                                                            焦点测量棒SRT-340



                                                                   X刀、伽马刀检测装置技术参数

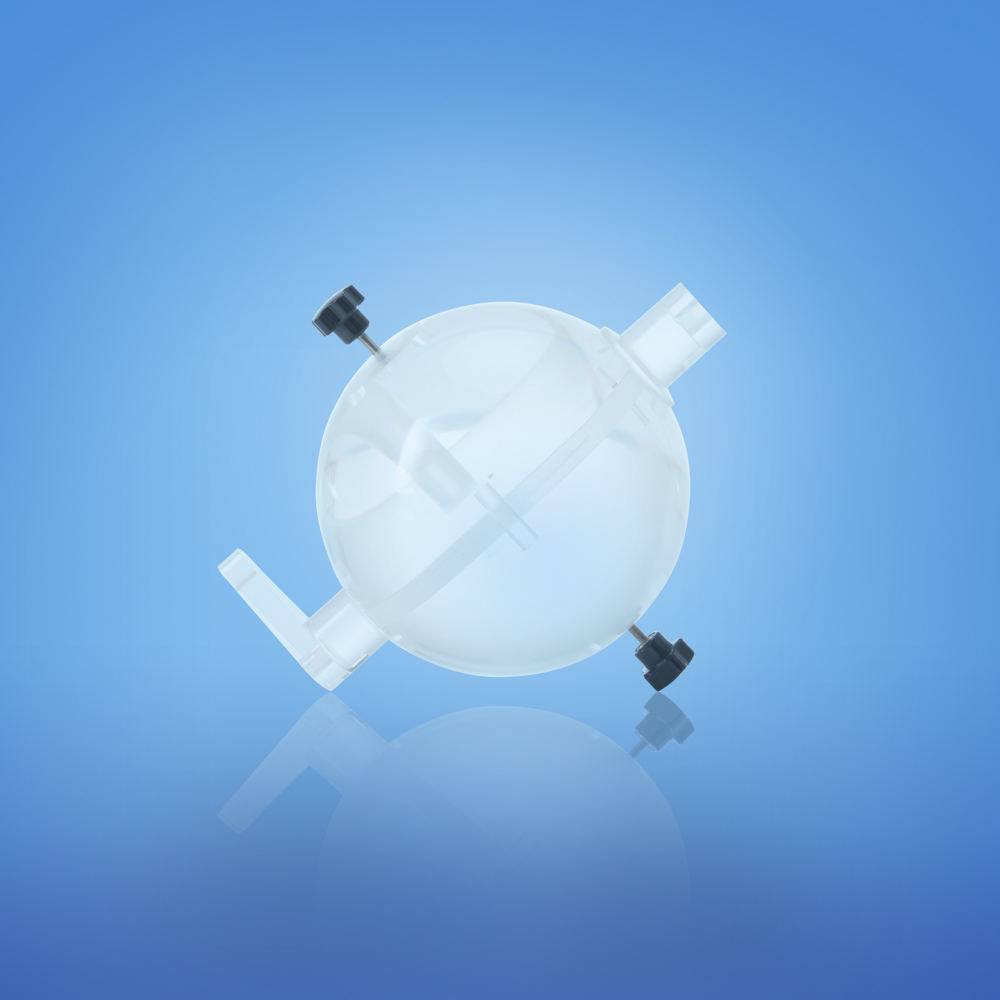

   1.球形模体:按美国医学物理家协会(AAPM54号报告的要求加工制作,材料为单体航空有机玻璃,直径160mm,由两个圆形半球组成,两个半球中间有长为130mm、宽10mm的空槽;

   2.耳柱:球形模体的左右两方向各有一个耳柱,插入两个耳柱可以使两个半球固定为一个完整的圆球;

   3.电离室适配器:每块电离室适配器上留有适合分别尺寸的探测器插孔;

   4.X、Y刀胶片验证软件:

可测量灰度和剂量分布曲线,分析加速器伽马刀和X刀的各项射野参数(包括辐射野尺寸,半影等);

可测量伽马刀的辐射野中心与机械中心的偏差;

可测量伽马刀射野的几何中心与剂量中心的误差;

可计算射野半高宽、大小、计算半影;胶片扫描仪可透扫胶片,******透扫度大于3.7D

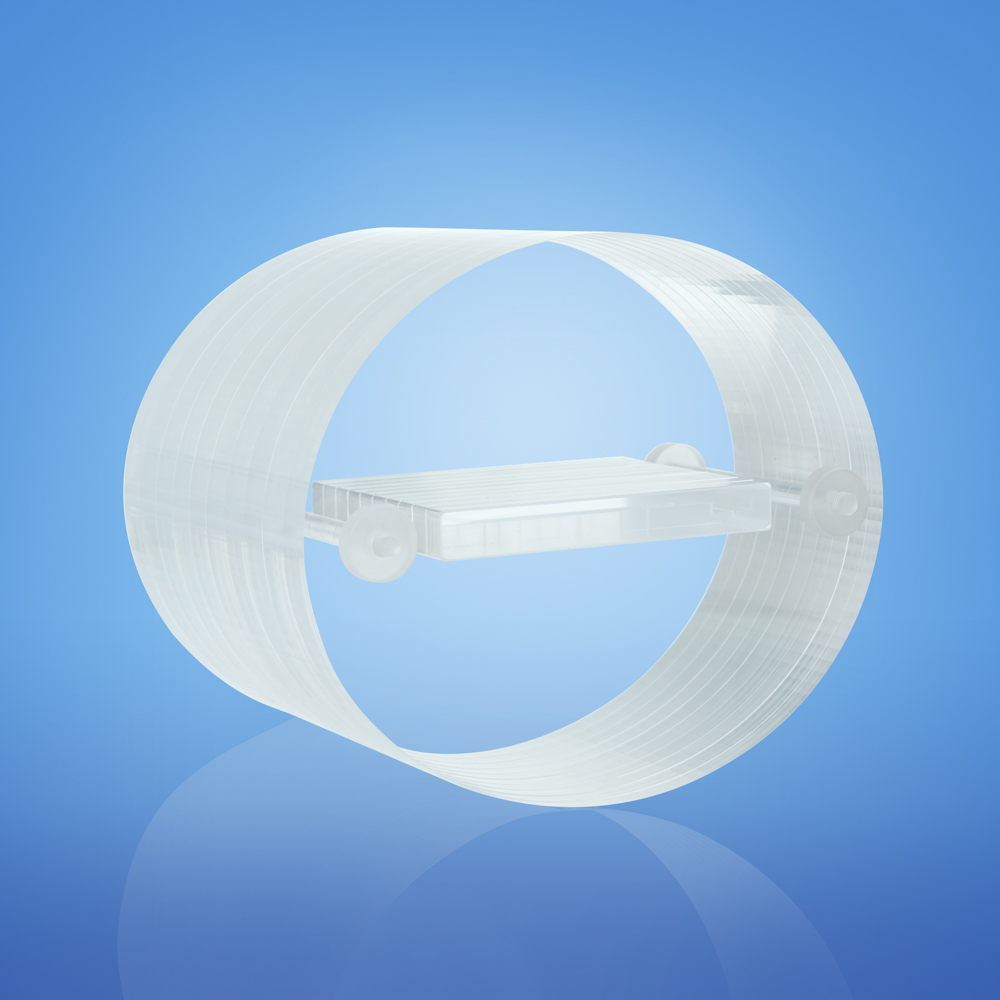

   5.伽马刀体膜:有机玻璃材质,椭圆柱体。椭圆柱体横断面的长轴长度为280mm,短轴长度为240mm。椭圆柱体高度为200mm。椭圆柱体上带有插槽,用于插入胶片插板和探测器插板。探测器插板上带有中心探测器插孔和偏中心探测器插孔,用于插入探测器;

   6.剂量场分布测量暗盒:2个,可以放置胶片尺寸100mm*100mm,可以放置胶片数量2个,具备平面标记点;

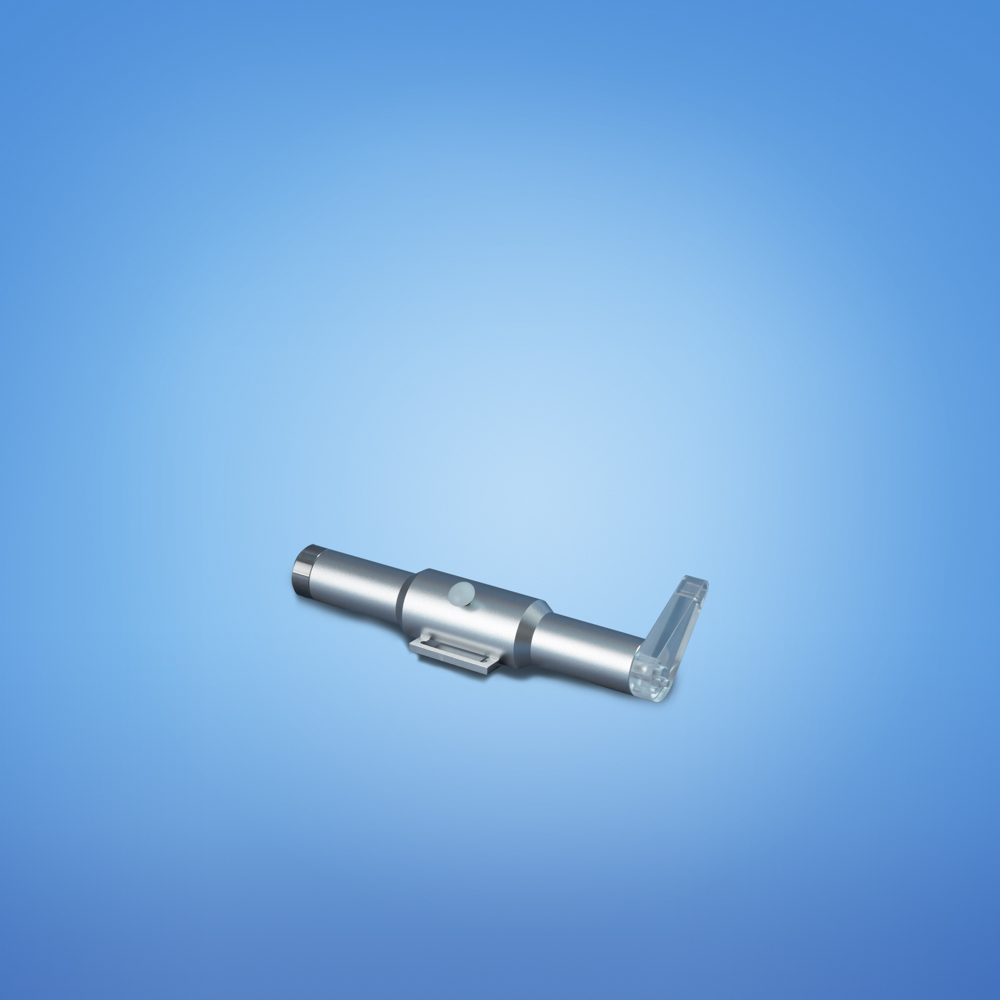

    7.专用焦点测量棒:材料为铝合金,产品外形尺寸:226mm*40mm*73mm,胶片盒尺寸:30mm*25mm。



                                                             伽马刀胶片软件分析系统

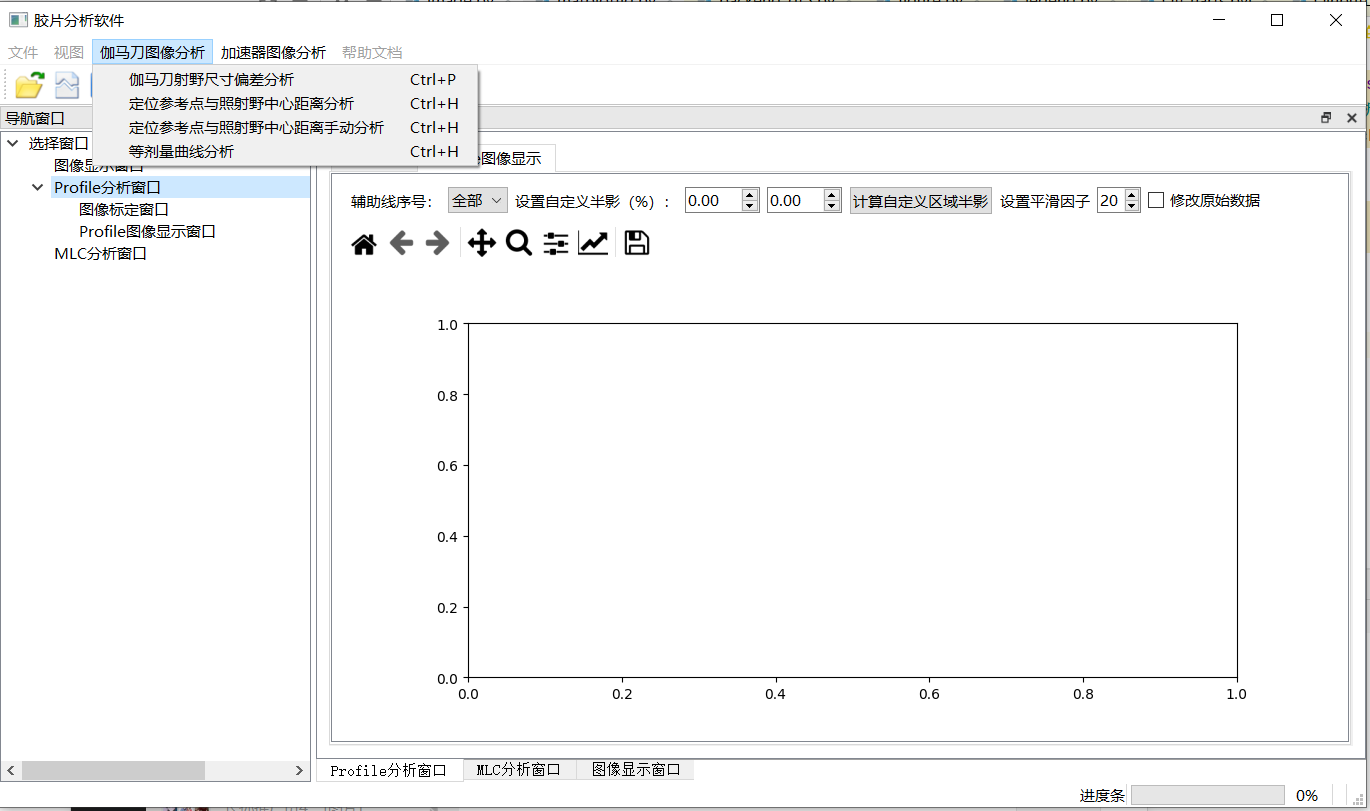

                                                                   胶片分析软件SRT-130

          位置验证系统包含位置验证模体和分析软件,用于检测放射治疗设备的机械精度和定位精度。

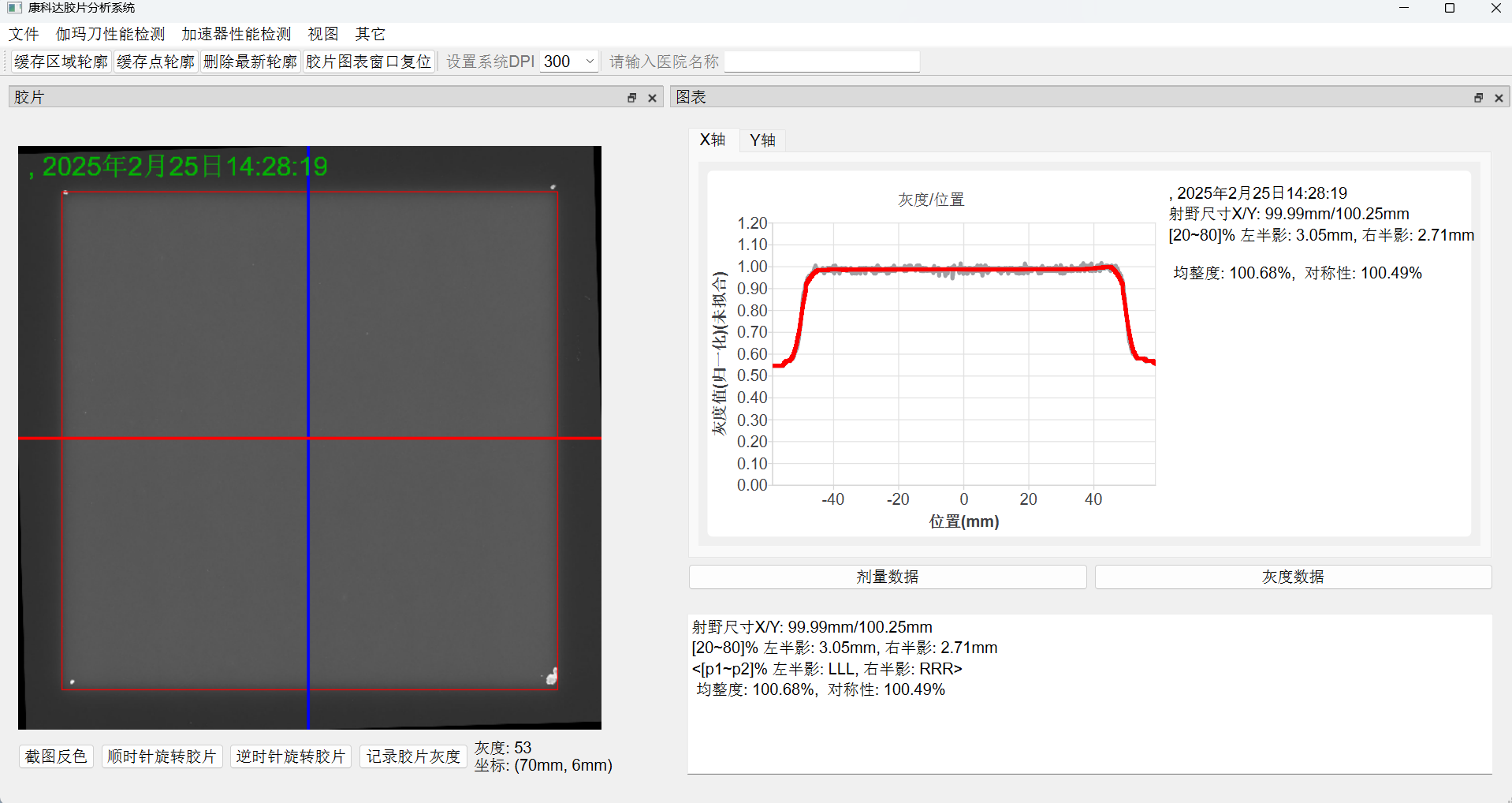

          位置验证模体是一款精密的校准设备,用于直线加速器的模拟日常的质量控制的精度校准。分析软件用于分析曝光后的胶片图像,自动分析出需要的半高宽,半影,位置偏差等数据。
