放疗二维自动扫描水箱

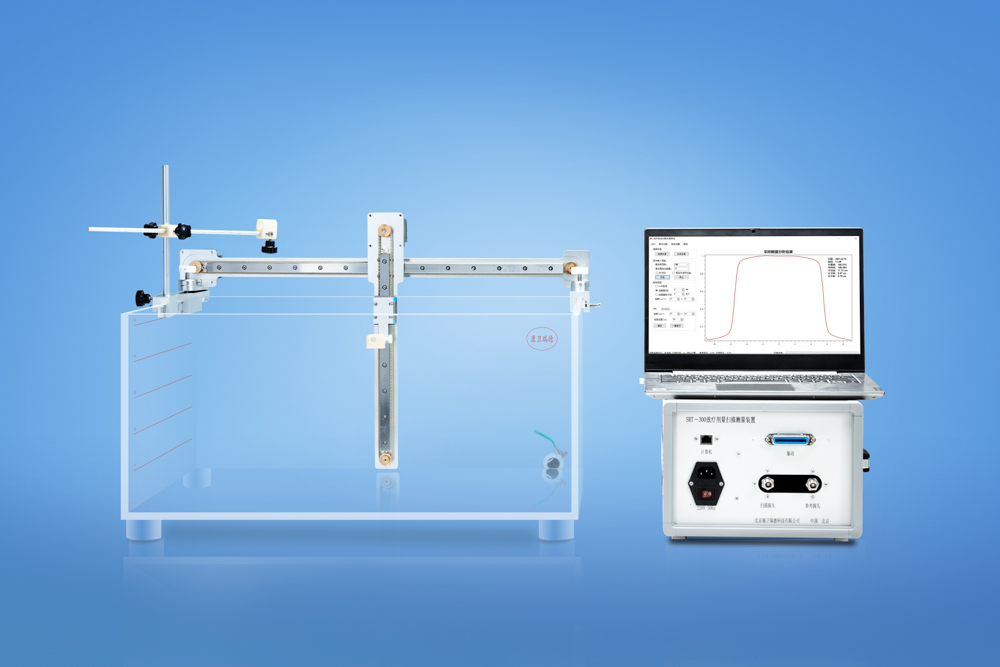

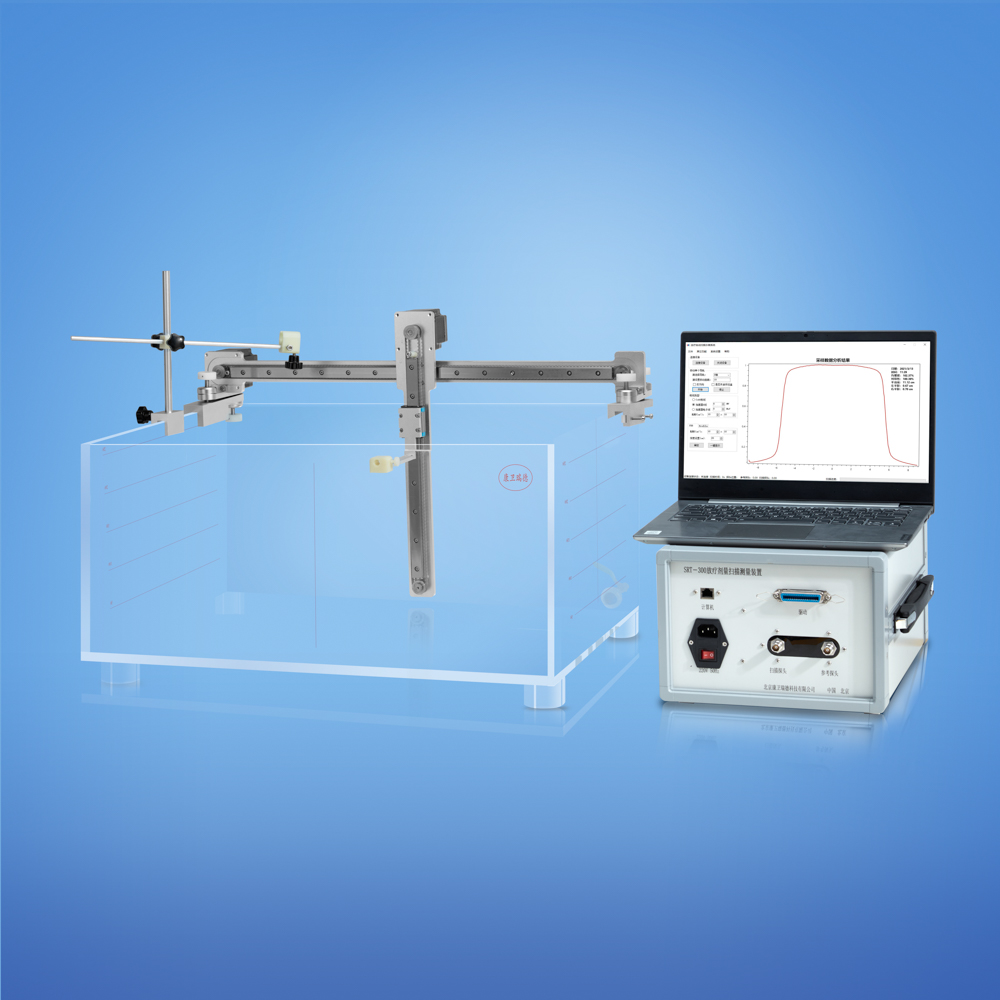

                                                                       SRT-200-A放疗二维自动扫描水箱

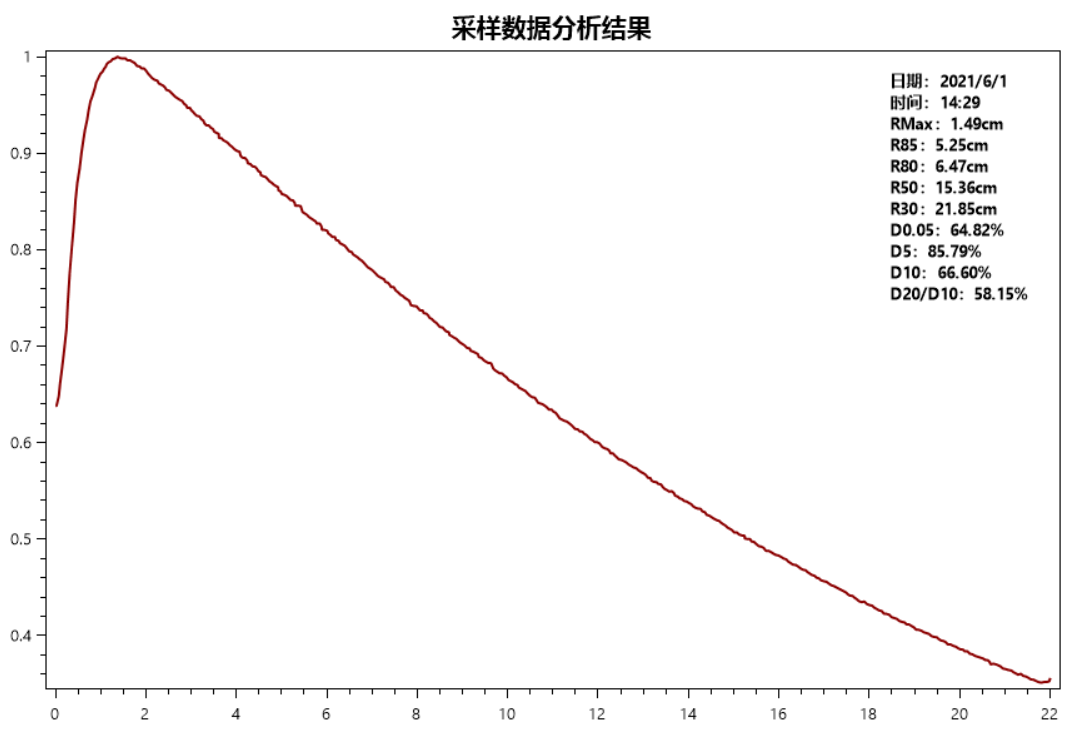

                                                                               水箱成像图（PDD）

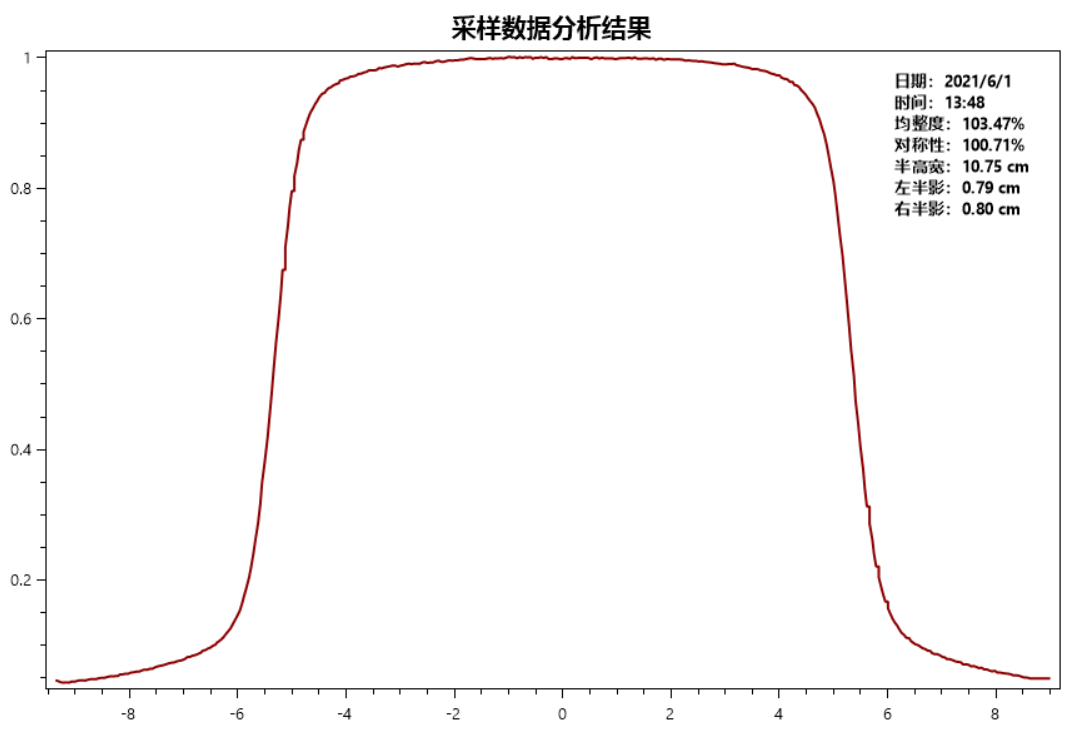

                                                                            水箱成像图（Profile）

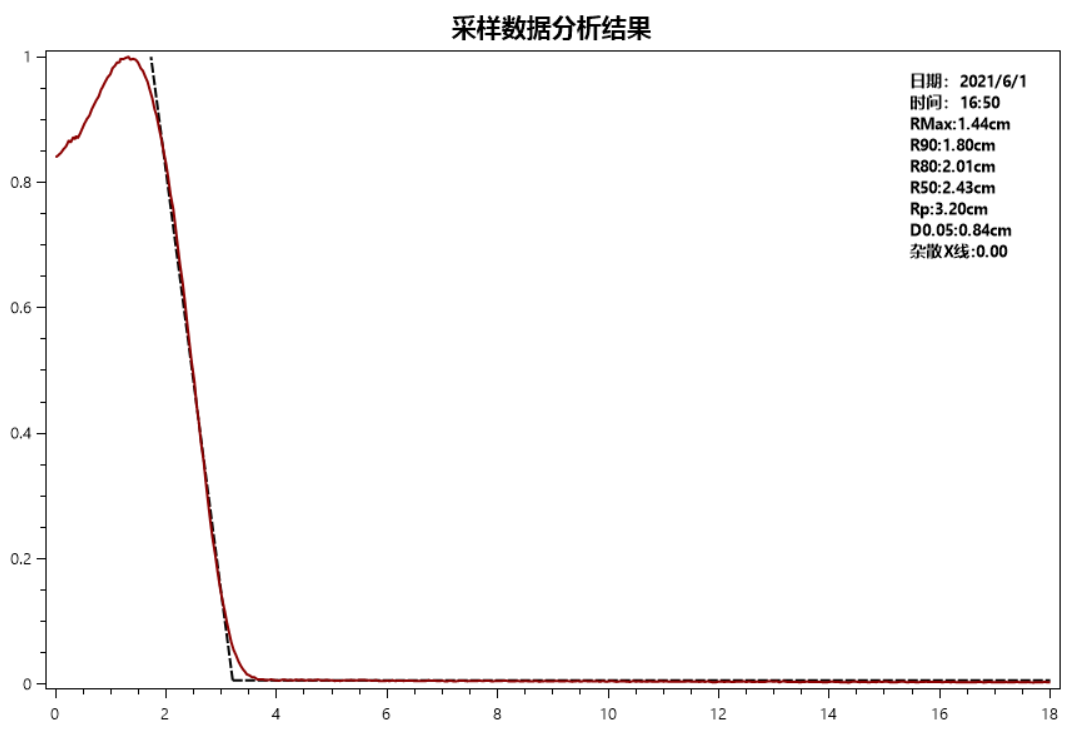

                                                                            水箱成像图(电子线）

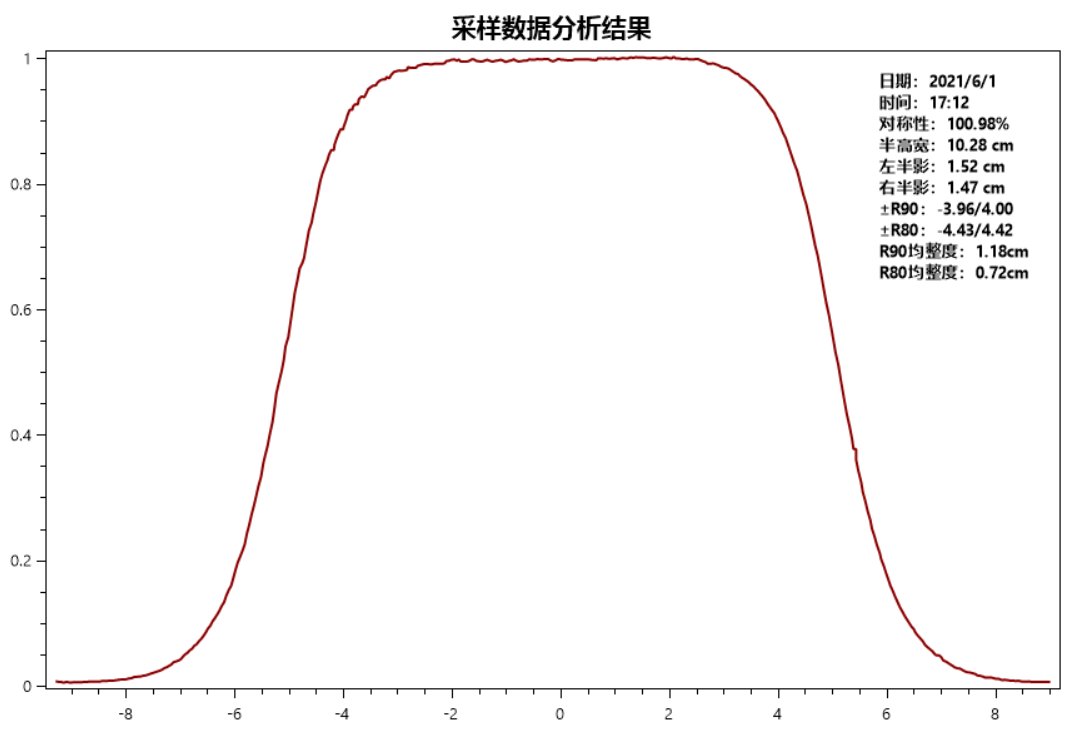

                                                                          水箱成像图(电子线）

             SRT-200型二维放疗自动扫描水箱及射线束分析系统（二维扫描水箱）    SRT-200型放疗自动扫描水箱系统采用了最新的自动化测量和控制技术，可以快速方便和准确地扫描测量各种型号医用直线加速器的X线和电子线的辐射场剂量分布参数，还能测量MM50回旋加速器、X刀和60Co远距离治疗机的射线束参数。通过采用日本生产的精密机械传动系统和多细分步进电机，扫描定位精度小于0.1mm；该系统由所配二个步进电机驱动的水平方向和竖直方向二维扫描轨道，可以轻松实现对放疗射线束的二维扫描。满足《WS674-2020》新表准要求  ，******射野40*40.

该设备适合于放疗物理室和放疗检测机构对射线束常规的测量工作。

例如：

1、放疗设备安装后的验收检测；

2、各种放疗计划系统的数据采集和转换；

3、放疗设备主要部件修理或更换后的测试；

4、定期的放疗质量保证与质量控制检测。

SRT-200系统的主要特性：SRT-200-A型水箱尺寸600*425*280mm，水平扫描尺寸450mm，竖直扫描尺寸230mm，可以直接在治疗床上测量，该系统配备笔记本电脑，易于携带和使用。材质为PMMA的水箱壁厚为10mm，长期使用不会产生膨胀变形，水箱上面有刻蚀的三层基准线可配合治疗室内的激光定位光束，方便进行水面调整和定位。步进电机都安装在水箱上部，测量时不会浸没在水中，使扫描过程二维放疗剂量扫描机的射线束参数。通过计算机控制多细分步进电机驱动精密机械传动系统，使该系统的扫描定位精度小于0.1mm；实现对放疗射线束的水平和装置（二维扫描水箱）采用最新的自动化测量和控制技术，可以快速方便和准确地扫描测量各种型号的医用直线加速器、X刀和钴60远距离治疗垂直方向的扫描，对放射治疗射野的离轴比和百分深度等参数实现快速的测量。该系统的“射线束分析系统软件包”功能齐全，根据国家标准设计的程序可自动进行数据采集、分析，并显示所测量的图形和计算出各种重要参数；它可以自动适时显示测量的数据和扫描曲线，还可以存储和输出检测的图形和数据。

SRT-200二维放疗剂量扫描装置（二维扫描水箱）适用于医院放疗科和省级放射卫生检测机构对放疗设备的验收，维修后的检测，对于放疗计划系统需要的大量临床物理参数也可以实现快速测量。

1．SRT-200二维放疗剂量扫描装置（二维扫描水箱）的概述:SRT-200二维放疗剂量扫描装置（二维扫描水箱）采用了最新的自动化测量和控制技术，可快速方便准确地扫描测量各种型号医用直线加速器的X线和电子线的辐射场剂量分布参数，还能测量MM50回旋加速器、X刀和60Co远距离治疗机的射线束参数。

2．精密机械结构通过采用日本生产的精密机械传动系统和多细分步进电机，该系统扫描定位精度好于0.1mm。自动扫描系统：（多细分步进电机（JAPAN SERVO.LTD）、IKD不锈钢导轨和滑块。

3．分析系统软件   该系统的“射线束分析系统软件包”功能齐全，可进行数据采集、分析、自动显示所测量的图形和计算出各种重要参数，并可以将数据转化为放疗计划系统所需要的格式文件，可进行测量速度调节，可连续10层Profile测量,可偏中心扫描PPD,可对测量曲线平滑

4．国家生产许可证2006年通过北京市质量技术监督局的审核获得  《中华人民共和国制造计量器具许可证》

证书号：京制01020111

2011年通过北京市质量技术监督局的审核获得《中华人民共和国计量器具型式批准证书》

证书号：2011A202-115．

水箱规格可快速测量放疗线束的百分深度剂量曲线，利用专用软件可以将PDD表转化为TMR表。

水箱尺寸：SRT-200-A水箱(600×425×280mm)

6．主要测量配件系统配置：（注：主要配置）

日本生产的多细分步进电机

日本生产的不锈钢导轨和滑块

水箱体：SRT-200-A水箱(600×425×280mm)

主机，包括双通道剂量仪和双路步进电机控制器

专用传感器2副专用上水管一个

0.1cc电离室防水探头，0.6cc电离室防水探头

 美国AD549双道高速静电计

 新标准测量参数和条件：

   ▲X射线方形照射野的深度剂量：自动计算相对表面剂量,D10,D20/D10等参数;

    ▲X射线方形照射野的均整度：******射野40cm*40cm

    ▲X射线方形照射野的对称性：******射野40cm*40cm

    ▲X射线方形照射野的半影：******射野40cm*40cm

    ▲电子线照射野的均整度:标准测试深度二轴线和对角线等剂量线参数分析;基准深度等剂量线参数分析;

    ▲电子线照射野的对称性:10X10和临床常用射野

    ▲电子线深度剂量: 自动计算表面剂量,R100, R90, R80 , R50, Rp,和杂散X线等参数;

    ▲照射野的半影：******射野40cm*40cm
