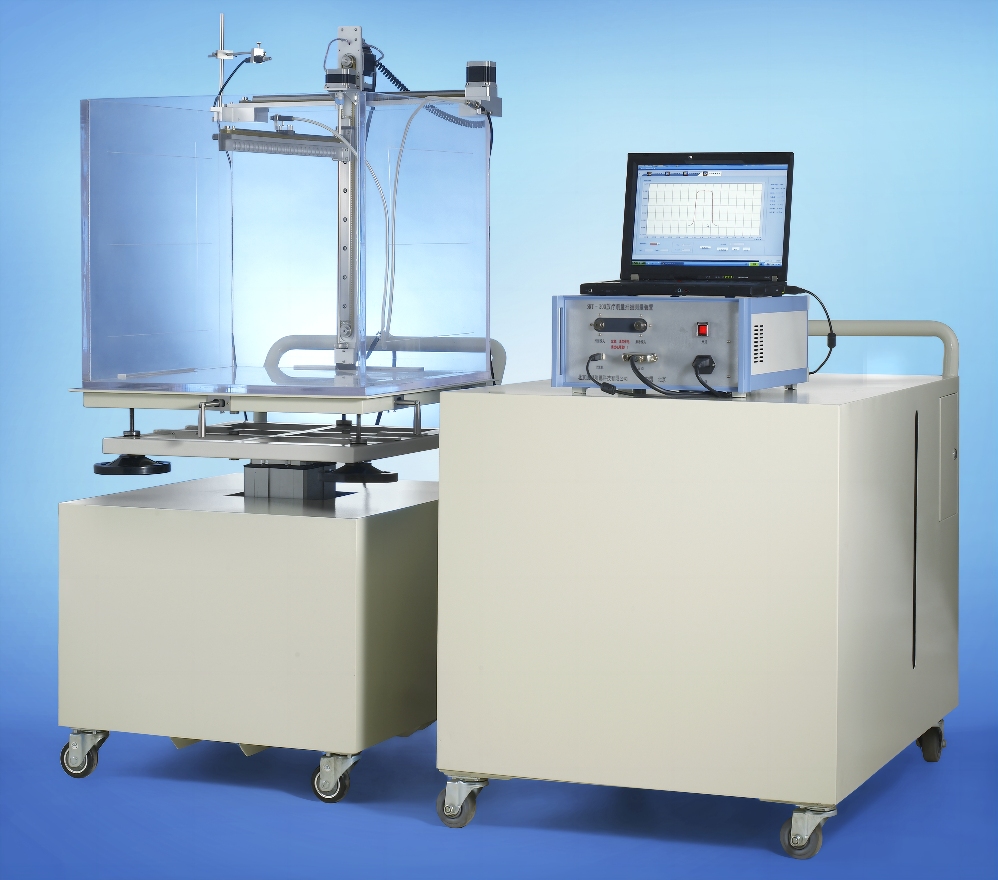

射波刀加速器专用水箱

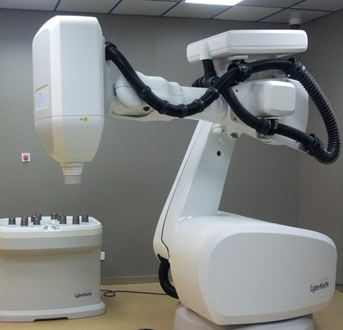

     射波刀是由一个6兆的小型加速器和机械手组成：

   ◆ 射野小，直径3cm，要求探头小；

   ◆  射波刀需要跟踪动态肿瘤，要求探头精度高；

     针对射波刀的特性，康科达技术处理如下：

   ◆  采用日本进口的高精度机械驱动，达到0.1mm的扫描精度；

   ◆  进口步进电机；

   ◆  0.125电离室小探头是专门用于射波刀小射野探头；

   ◆  专门的射波刀扫描分析软件；

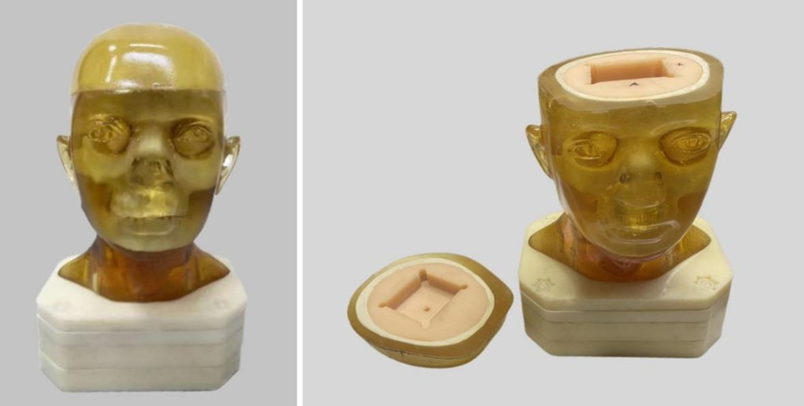

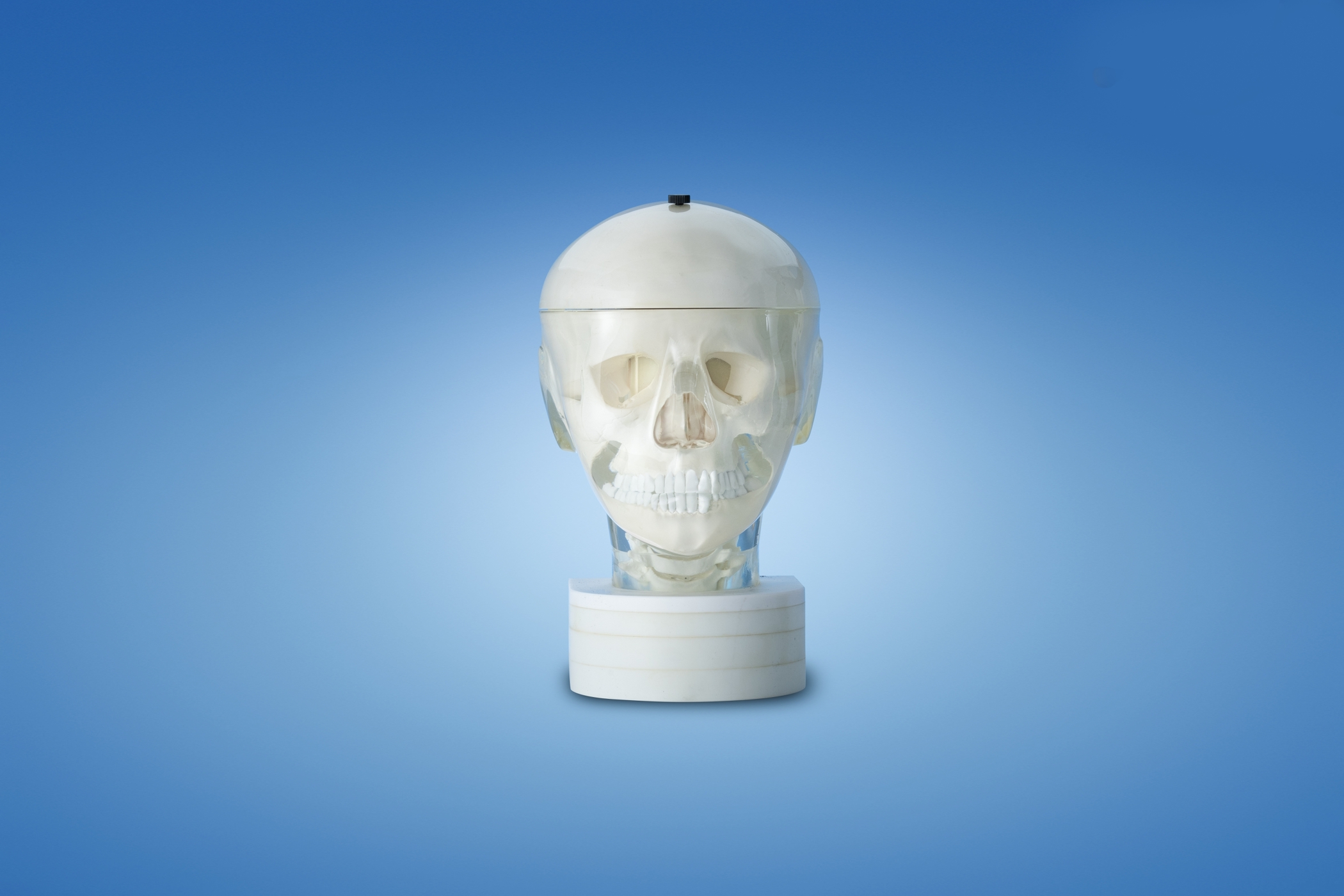

                                               头颈部模体：内部可放置一个标准球方和一个迷你球方

        头部和颈部模体由组织等效材料(如软组织等效材料、骨骼等效材料等)构成，内嵌多枚金标。金标之间的距离大于20 mm，每三颗金标形成的三角形角度大于15°，在两侧45°视野中无重叠。模体的颅内及颈部可放置球方，用于测量追踪偏差。模体的总高度约为34cm，头颅横断面长度约为20cm，宽度约为15 cm。

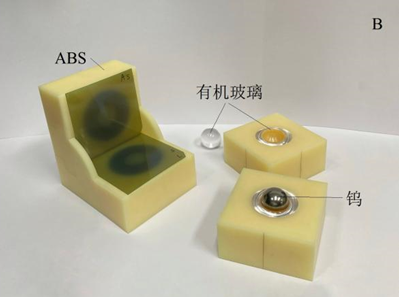

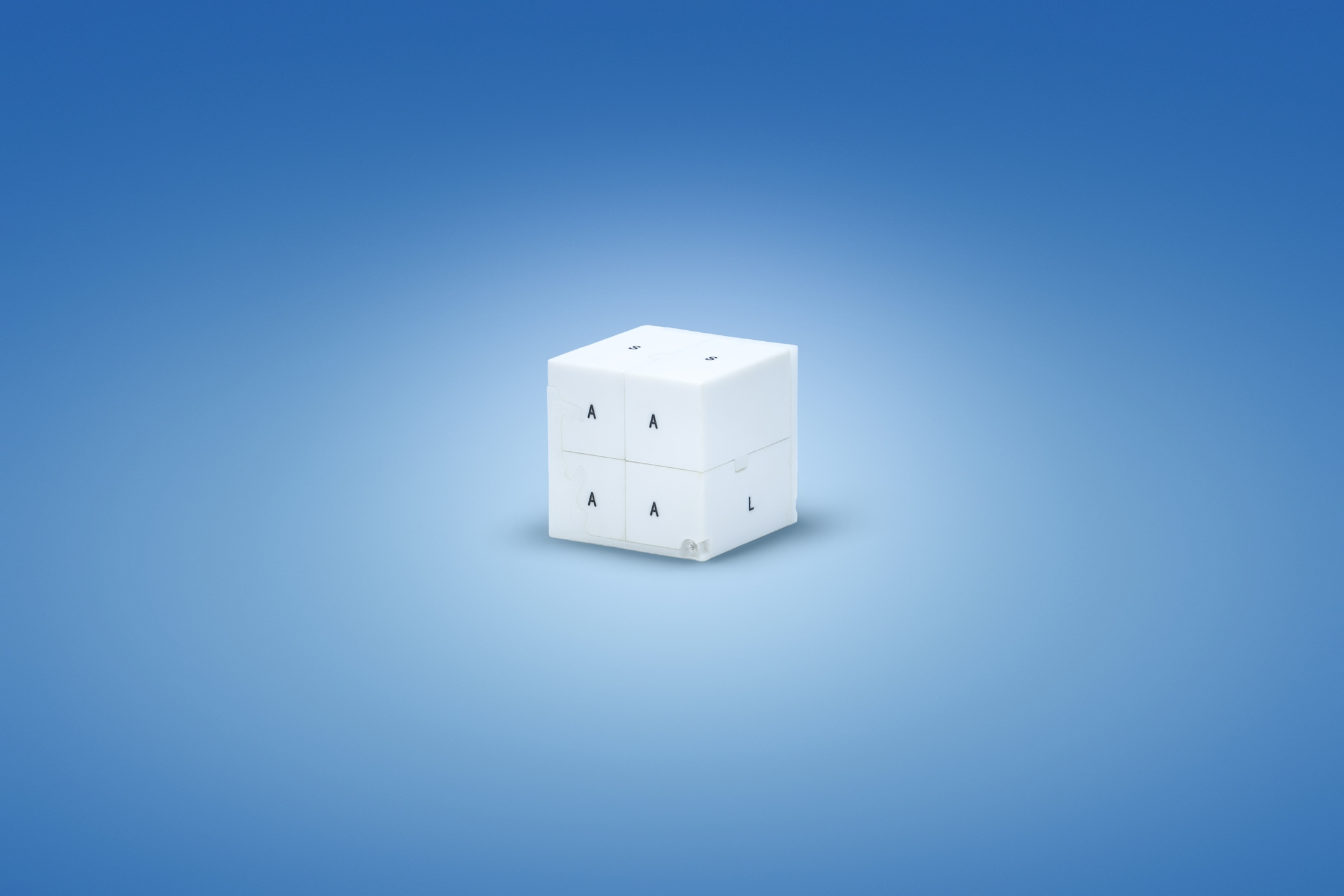

                                                                           自制标准球方

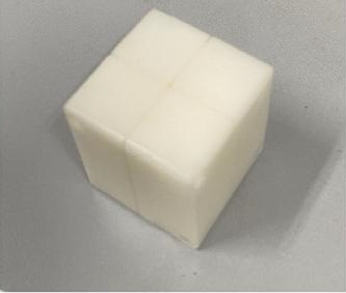

                                                                              迷你球方

      球方由聚苯乙烯、丙烯酸等材料构成;它是一个方形模体，内含丙烯酸球该球体在测量中代表照射靶区。球体中可放置测量胶片。根据球方嵌入的模体(例如头部与颈部模体、圆顶模体等)不同，球方的尺寸不同。

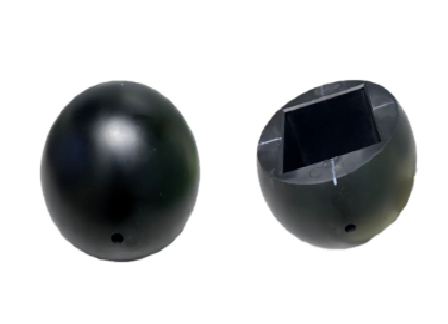

                                                                         自制圆顶模体

       圆顶模体由聚苯乙烯材料构成，直径10 cm，高9 cm的半球形结构，选用热塑性聚氨酯（TPU）材料，采用立体光固化成型法（stereo lithography appearance，SLA）3D 打印方式设计制作。内含一个边长约为6.4cm的球方，球方中可放置测量胶片。自制圆顶模体的设计图和实物图如图2.3所示。模体内部可放置标准球方用于同步呼吸追踪 E2E 检测，也可放置验证球方进行剂量验证。自制圆顶模体侧面有适配0.125 cm3电离室的插孔，可配合验证球方和电离室进行点剂量的测量。

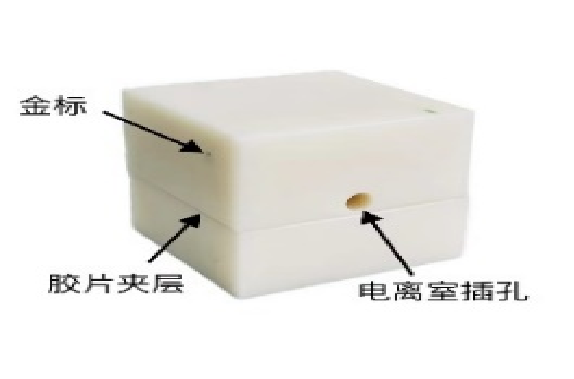

                                                                                  验证球方

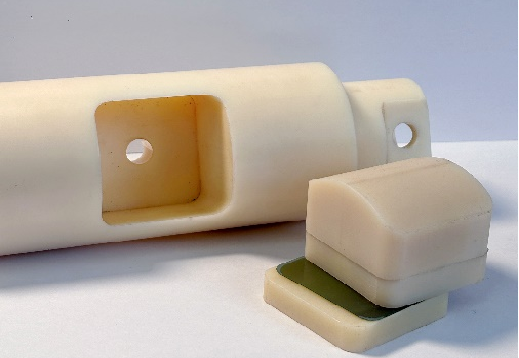

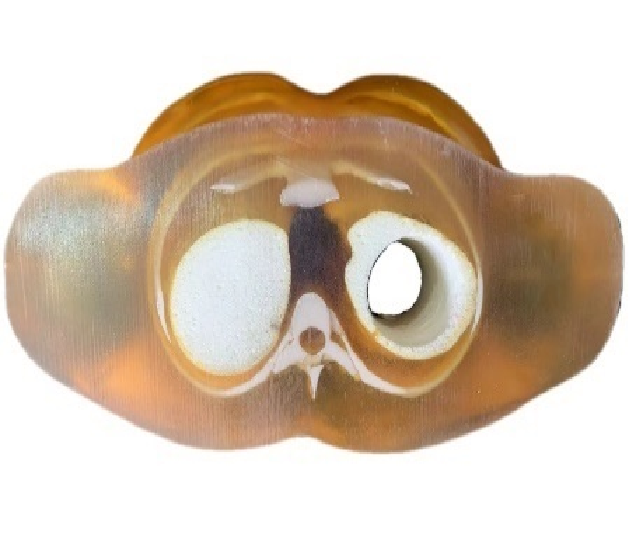

                                                                                肺部模体

   由组织等效材料(如软组织等效材料、肺组织等效材料等)构成，长度约18cm，宽度约30cm，高度约20cm。测量插件直径约6.5cm，内嵌球方球方中可放置测量胶片。是具有骨骼、软组织、肺部器官的仿真人体模型，外形如图2.5所示。其外形尺寸为41 cm×15 cm×23 cm，是基于大量我国成年人的体型数据确定的[35]，具有代表性。模体由组织等效材料建模灌注成型。

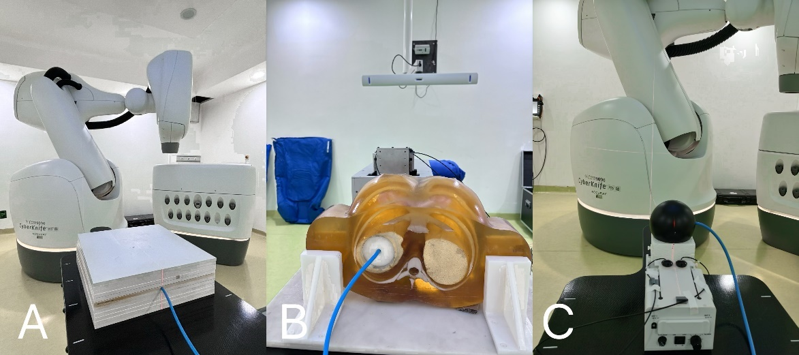

                                                                              自制模体检测剂量

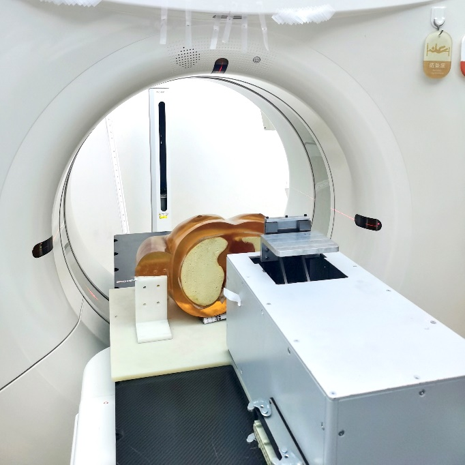

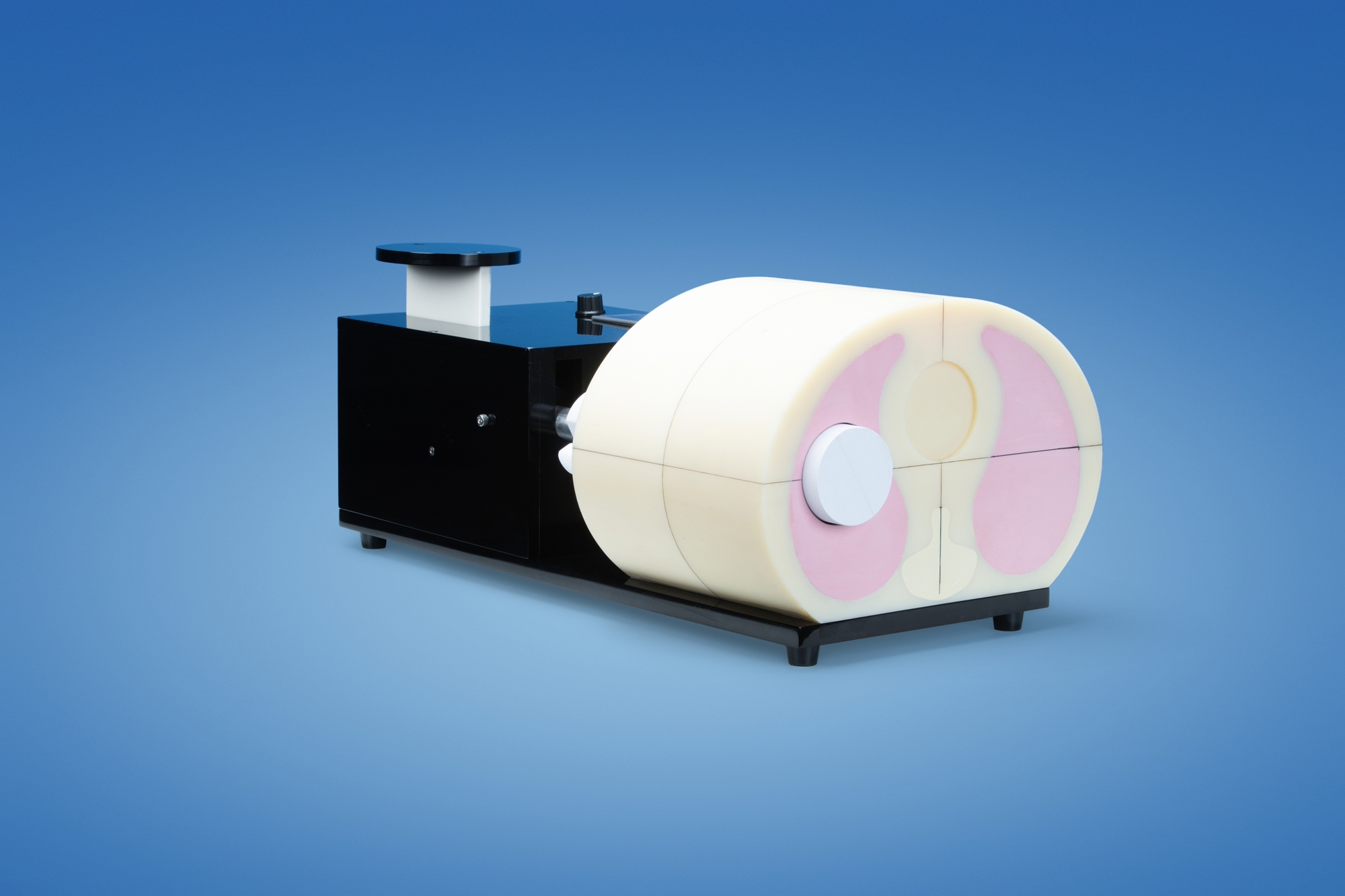

                                                                              自制动态模体
